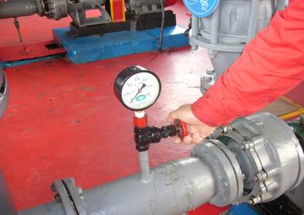

28張圖輕松掌握壓力表及附件的選擇與安裝
壓力表是工業生產中不可或缺的測量工具,正確的選擇與安裝直接關系到測量精度和設備安全。本文將通過28張示意圖,系統性地解析壓力表及附件的選擇要點與安裝規范,讓復雜的技術要求變得一目了然。
一、 壓力表的選擇要點
- 量程選擇:正常工作壓力應在量程的1/3至2/3之間。例如,系統壓力為0.6MPa,宜選用量程為0-1MPa或0-1.6MPa的壓力表。
- 精度等級:根據工藝要求選擇。一般工業用表為1.6級或2.5級,精密測量或校驗則需0.4級或更高。
- 表盤尺寸:根據觀察距離選擇。通常,直徑100mm和150mm最為常用。
- 介質類型:測量腐蝕性介質(如氨、酸、堿)必須選用專用壓力表(如氨用表、耐酸表)或采取隔離措施。
- 環境因素:在振動環境中應選用充油防震壓力表;在戶外、露天或腐蝕性氣氛中,應選用不銹鋼外殼或帶防護罩的壓力表。
二、 關鍵附件的選擇與功能
壓力表通常不是單獨工作,配套附件能有效提升其性能與壽命。
- 壓力表接頭/螺紋:最基礎的連接件。必須確認螺紋規格(如G1/2、M20×1.5)與工藝接口匹配,并注意密封形式(墊片密封或錐管螺紋密封)。
- 緩沖管/虹吸管(如圖1-3):安裝在蒸汽或高溫介質測點前,利用彎管冷凝,防止高溫介質直接進入表內損壞機芯。
- 隔離器/膜片密封(如圖4-7):當介質易結晶、高粘度或強腐蝕時,通過膜片和填充液將介質與儀表隔離,保護壓力表。需根據介質性質選擇膜片材質(如316L、哈氏合金、PTFE)和填充液(如硅油、氟油)。
- 阻尼器/限流針閥(如圖8-10):用于壓力劇烈波動的場合,通過節流阻尼作用穩定指針讀數。針閥還可方便在不停車的情況下隔離、拆卸壓力表。
- 冷凝圈/冷凝彎(如圖11-12):蒸汽測量專用,功能類似虹吸管,形成液封,隔絕高溫蒸汽。
三、 安裝姿勢與規范詳解(核心圖示部分)
正確的安裝是保證測量準確、讀數方便、維護安全的關鍵。
- 安裝方位(如圖13-15):
- 最優選擇:垂直安裝于墻面或立柱,表盤中心距地面高度宜為1.5-1.8米。
- 水平管道安裝:應安裝在管道上方,以利于排氣;測量蒸汽時,必須安裝在管道側面或上方,防止冷凝液積聚。
- 取壓口位置(如圖16-18):
- 應在流速穩定的直管段上,遠離閥門、彎頭、縮徑等擾動源。
- 測量氣體時,取壓口在管道上部;測量液體時,取壓口在管道側面或下部,避免氣泡進入。
- 附件組合安裝流程(關鍵圖示序列19-28):
- 圖19-21:基礎安裝。展示在非苛刻工況下,壓力表通過直接接頭或短接管安裝到取壓閥上的正確姿勢。
- 圖22-24:高溫蒸汽工況安裝。經典組合:取壓閥 → 冷凝圈/虹吸管 → 壓力表。清晰地展示了冷凝液如何形成液封,以及所有接口的密封方向。
- 圖25-26:腐蝕/易堵介質安裝。展示膜片密封隔離器的安裝方式,包括其“過程連接”側與“儀表連接”側的區別,以及如何通過法蘭或螺紋連接到工藝管道。
- 圖27-28:脈動介質安裝。展示阻尼器或針閥的安裝位置(緊靠壓力表入口),并示意其在系統中的作用原理。
- 安裝禁忌圖示(穿插說明):
- 禁止將壓力表直接安裝在振動強烈的設備本體上。
- 禁止在壓力表與取壓點之間使用過長的水平直管段,以免積液或積氣造成誤差。
- 安裝后,表殼上的泄壓孔(位于后蓋或接頭處)不能堵塞,且應朝向安全的無人側。
四、
通過以上28張示意圖的分解,我們可以清晰地掌握一個核心原則:壓力表的選擇需“量體裁衣”,而安裝則是“對號入座”。首先根據介質、環境、精度確定主表和必備附件,然后嚴格按照規范進行安裝。記住這些直觀的圖示要點,就能有效避免讀數不準、儀表損壞甚至安全事故的發生,讓壓力測量變得既簡單又可靠。
